≫鉛MFバッテリートリクル充電器について
鉛MFバッテリートリクル充電器について
数年前から、街乗り（買い物、ちょっとした用事、つまり足）用のJOG-Zに
ちょっとした改造をほどこして、車庫に帰還した際には、トリクル充電器に接続して
次に乗るまで放置してます。
ちょっとした改造とは、バッテリーの近辺に、電源取り出しハーネスを
接続してJOG-Zのバッテリーを充電出来るコンセントを取り付けた改造です。
こんな感じでメットインの中にバッテリーからの電源ケーブルがあります。
なんでこんな事をしているのか？
セル付き原付きスクーターを持っている人ならわかりますよね。
近場ばっかり乗っていたり、しばらく乗っていない期間があると、
バッテリーの充電がされないため、バッテリー残容量が低下し、
セルが使えなくなったり、バッテリー寿命を短くしてしまいます。
バッテリーの残容量は、バッテリーの電圧からおおよそ判断可能です。
満充電完了後は少し放置しても約１３V～１２．６V程度。
残り２５～０％で１２.０V付近
１１V台は、過放電気味かバッテリーの寿命です。
なお、過放電状態で放置された場合は、極板に不可逆的な化学反応
が発生し（サルフェーション）充電しても回復しなくなりなります。
なので、
車庫に戻ったときに、外部からバッテリーにトリクル充電してしまうのが
バッテリーとって良いし、長持ちするし、次に乗っても
セルで楽々エンジンスタート出来るんです。
スクーターのバッテリーは容量が少ないので、
充電する効果はばっちりです。
鉛蓄電池パーツキット
鉛蓄電池充電器パーツキット通販コード K-00074 |
| 超ロングセラーの鉛蓄電池充電器キットです。 ■電源制御ＩＣ ＮＪＭ７２３Ｎ使用，定電圧（ＣＶ）・定電流（ＣＣ）自動制御 ■ＤＣ２（１セル）～１２Ｖ（６セル）／１～２０Ａｈ程度までの鉛蓄電池を充電可能 ■充電終了後は自動的にフローティング充電になります ■専用基板：９５ｘ７２ｍｍ ■電源： ・トランス（またはトランス式ＡＣアダプター）の場合 ・６Ｖ鉛蓄電池…約ＡＣ８～９Ｖ ２Ａ程度 ・１２Ｖ鉛蓄電池…約ＡＣ１５～１６Ｖ２Ａ程度 ・スイッチング電源や安定化電源（またはスイッチングＡＣアダプター）からとる場合 ・６Ｖ鉛蓄電池…約１０～１２Ｖ ２Ａ程度 ・１２Ｖ鉛蓄電池…約１８～２０Ｖ ２Ａ程度 ■充電電流：１Ａ（最大２Ａ） ■技術資料・専用基板一式付属 注意：鉛蓄電池専用です。 ニッカド（ＮｉＣｄ）・ニッケル水素（ＮｉＭＨ）・リチウムイオン（Ｌｉ－ｉｏｎ）充電池には使用できません。 ※充電電圧の調整にテスター（電圧計）が必要です。 |
今回は、秋月電子で売っている鉛蓄電池充電器パーツキットを使って
トリクル充電器を作って使っています。
ネット上で、鉛バッテリーの充電方法について誤解や
間違った記述を残念ながらよく目にしますが、
サイクル充電とは、バッテリーの充電が完了したら、
取り外し、放電終止電圧まで使用してまた充電する。
このような充電方法をサイクル充電といいます。
ですから、最低、何Cで何時間充電とか規格で
決まってるわけではないんですね。
ですから、鉛バッテリーの初期充電時は、何C流せるのに
この充電器はサイクル充電規格を満たしていないとかは変な理解です。
トリクル充電器って何？
簡単です。バッテリーは、放置しておくだけで、自然に放電してしまうん
ですけど、その減った分を常に補う充電をする充電方法です。
鉛バッテリーは、満充電状態で保存するのがベストで長持ちするんです。
バッテリーにはいろいろ種類がありますが、
今回は鉛バッテリーの話しです。
そして、MFバッテリー（メンテナンスフリー）でも、
トリクル充電は、出来ます。
過充電状態になると、水素ガスが発生して、中のゼリー状の水分が減るんでは？
という意見見たことがありますが、トリクル充電は、過充電になるほど充電しません。
秋月電子さんの上記のキットの説明書をよ～く読むとわかりますが、
このキットの充電回路は優秀で、満充電電圧になると、電流がほとんど流れなくなり
トリクル充電状態になるわけですが、
この状態では、満充電状態を維持する分だけの微少電流しか流れなくなります。
この状態では、バッテリー内の水分も失われる事もなく
バッテリーが長持ちします。
現に、現在のJOG-Zは、トリクル充電を始めてから３年目でバッテリーは5年目に
なりますが、バッテリー電圧が、13.3V程あり、バッテリー性能が衰えていません。
ちなみに、トリクル充電とフローティング充電は同じ意味です。
■鉛蓄電池充電回路キット制作の大まかなポイント！
このキットには、トランスつまり電源部の回路が別になっているので、
整流電源回路を別途自分で用意する必要があります。
WEBマスターは、アマチュア無線機の定電圧電源を流用しました。
これは、１３．８Vの電圧をACから作るんですけど、このままでは
充電回路用の電圧としては、ぎりぎりなので整流直後の部分から
回路の電源を取りました。
電源の内部ですが、左下の電源の回路基板から電源をもらってます。
充電器の電源を切っているときに、バッテリーに接続しても
電流が流れ込まないように、ダイオードを充電ケーブルに接続しておきます。
これで、０．６V電圧降下が起きるので充電電圧設定の際には
計算に入れます。
パワートランジスタは、電源の筐体に直付けして
筐体をヒートシンク代わりにします。
ホットボンドで基盤の絶縁や固定をしっかりして、
筐体に収まるようにレイアウトしました。
妙にぴったり入って満足。
ALINCOの秋葉原で昔買ったものです。
トランスの再利用にはちょうどよかったです。
電源スイッチはちゃんと連動して使えます。
【バイクに充電ケーブルを取り付ける改造】
エーモンの電源取り出しコネクターを使用
先端がワニ口タイプのケーブルも作っておけば、
一番上の写真のように、外部バッテリーも充電できます。
このコネクターと、電源ケーブルにソケットとギボシを付けて
写真のようなケーブルを作ります。
電源取り出しコネクターをバッテリーの近くに填めて
バッテリーへの充電口を作ってやります。
こんな感じで電源取り出しコネクターで配線をぱちっと挟むだけで
回路がつながります。
電線を切った張ったしなくていいので、超便利。
そして、ケーブル接続。
電源ケーブルは、太めなのを利用してます。
バッテリーまでにこれでも、0.6V程度配線で、電圧降下してますので
充電電圧にプラスしてます。
メットインのシートとの蝶番部分から引き出して
完成。
充電器との接続は、ソケットコネクタです。
ポイントは、電源取り出しコネクターの部分での充電回路電圧を
デジタルテスターで計って、説明書通りの充電電圧に設定出来ているか
確認しましょう。
１３．６V程度、端子の末端で出てればOKなはずです。
あとは、車庫に置いある間は、充電回路に接続しなっぱなしにします。
その日に使った電力を充電完了した後は、トリクル充電（フローティング）充電になり
バッテリーを、次に乗るまでに常に満充電状態を維持できます。
まとめの感想
毎日乗る人なら不要だと思いますが
週に、１，２回未満しか乗らない人には効果絶大だと思います。
また、原付きスクーターに限らず、
大きいバイクにも役立つ改造だと思いますので
お役に立てばと思います。
参考
費用は？
秋月電子 鉛蓄電池充電パーツキット １０００円
上記に送料 約１０００円
カプラーと配線など １５００円
電源は、手持ちを流用
合計：約３５００円
でトリクル充電器を制作しました。
市販の物は、本体だけでも１万円前後するみたいです。
●オートクラフト ProTec P1208TR 製品概要
バッテリー容量9Ahまでの全タイプ（液式、MF、シールタイプ）のバッテリーに対応したトリクル充電器です。
排気量50cc～125ccまでの小型バイク、スクーターに最適です。
スーパーカブのタイヤ交換～HONDA
スーパーカブのタイヤ交換～HONDA
今回は、スーパーカブの後輪タイヤを交換しました。
状況
スーパーカブの後輪タイヤです。
写真の通りの状況で左が旧タイヤ。
右が新品タイヤ。
新品は、ブリヂストンタイヤです。
約１万ｋｍ走行ですが後輪の負担は大きいようで

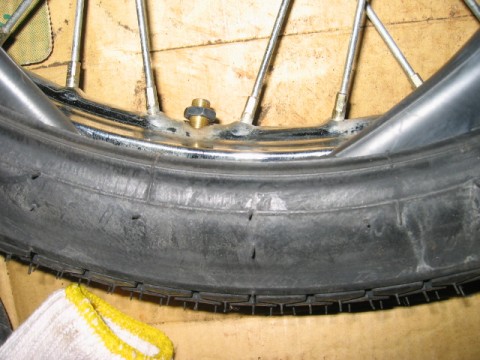

ツルッツルでもないのですが、接地面のひび割れ
が目立ってきました。
まだ、持ちそうですが、春先まではまだ長いし
春先や真冬にタイヤ交換もゴムの性質上、
避けたいので秋口の１１月に交換しました。
タイヤ自体は、約２０００円ちょっとなので、
ケチるところでもないわけです。
作業開始！
まずは、センタースタンドをかけて、

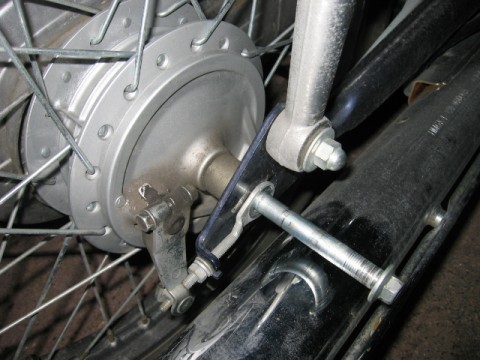

ブレーキアジャスターボルト
と
ブレーキドラムを固定している、写真の奥側の
移ってない部分のボルトをはずします。
奥は、脱落防止ピンが付いてます。
手でクリクリ回していけばはずれます。
左サイドのボルトをはずします。
固いので舐めないように、
メガネレンチでやってくださいね。
左側のボルトをはずすして、
プラスチックハンマーでコンコン叩くと、
シャフトが右から出てきます。
タイヤの重みが乗ってるので、タイヤを持ちながら
抜くと、スムーズに抜けます。
はい、外れました。
ゴムのダンパーが付いてます。
変速ショックなどをやわらげる効果がありそうです。
さすが、カブ！とか意味不明な事は言いませんが（笑
後輪にはブレーキシューも装着されていますので
ホイール内のブレーキドラムと一緒に外れてきます。
ブレーキカスがたくさん付着しているので、
ブレーキクリーナーで掃除しましょう。
掃除後は、確実に制動力がUPします。
掃除後。ピカピカですね。
シューの厚みはまだまだ大丈夫です。

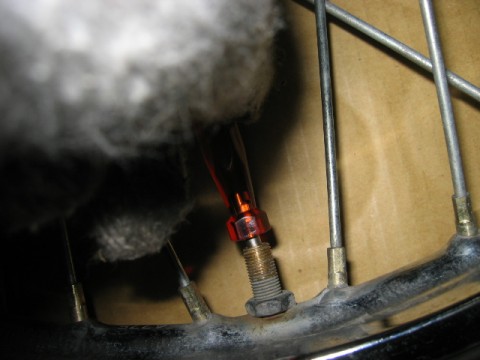

ムシはずしで、ムシをはずします。
タイヤレバー使って、タイヤをはずしていきます。
１回タフアップチューブがパンクして修理していますので

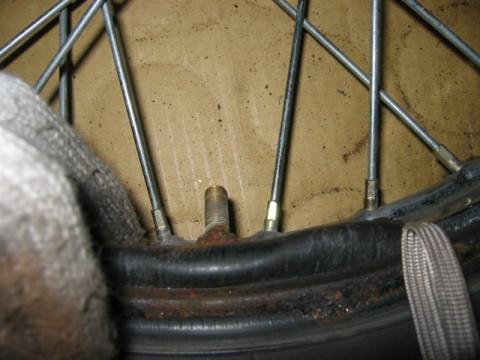

中の液体で、金属部分がサビちゃってます、、
リムバンドもこんなに。。

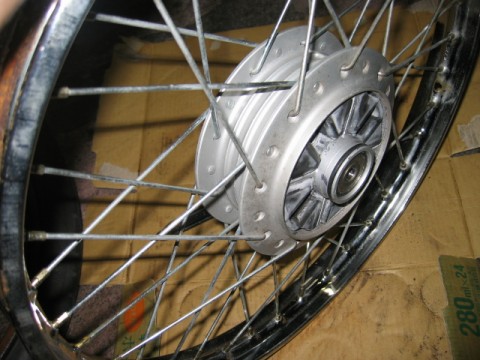

ホイールもさびさび。。
サビ落としクリームで浮きサビを落として、
内側をピカピカに掃除します。
新しいリムバンドを装着します。
穴の位置を合わせてくださいね。
約３００円
今回も新車時からのタフアップチューブですよ。
タフアップチューブの効果
【結果】
「TUFFUP」チューブは、パンクを完全に防止できる技術
ではありません。
カギ傷や大きな傷、サイド部にあいた孔に対しては、
効果が表れない場合もあります が、
パンク発生率が大幅に減少することが確認できました。
通勤、通学で乗っている方はオススメだと思います。
道中パンクして、バイクを引きずってくる自分の姿を
想像してください。
そんなリスクを少しでも軽減出来る可能性が
高くなります。
さて、新品タイヤをはめていきますよ。
ビードワックス必要かなと思いましたけど、
チューブレスのJOG-Zに比べれば、
なくても余裕でした。
空気注入口を合わせてまっすぐになるように
ちょっと、ごっついタフアップチューブを格納していきます。
と途中の写真を撮るのも忘れ、

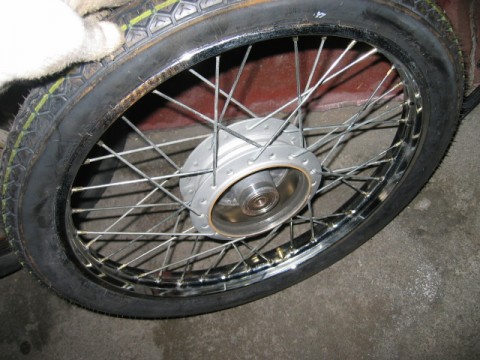

タイヤセット完了してしまいました。
注意点を書いておきます。
タイヤは、空気穴の反対から入れていき
ここが最後にはめこむ位置になりますが、
チューブを噛みやすいので、
ボルトを上の位置まであげて、プシプシ指で押して
チューブをリムに噛んでいないかチェックしてください。
ここが噛んでると、空気をいれた時にタイヤが横に
膨らんできて最悪外れてしまったり、チューブを痛めます。
あとは、後輪を元のように装着して、
チェーンの遊び調整して完了です。
【修理完了！】
今回購入のタイヤの紹介
ブリヂストン:BRIDGESTONE Rear Safety Super RSS
品番[MCS00255] リア
HONDA スーパーカブ50・スタンダード / ビジネス / デラックス / カスタム
ブリヂストン:BRIDGESTONE MC RIM-BAND (リムバンド)
品番[MCSR0115] 汎用 サイズ：225.250-17
≫スーパーカブのオイル交換
☆スーパーカブのオイル交換
状況
今回は、スーパーカブ ５０の定期メンテナンスである
エンジンオイル交換です。
使用オイルは、純正指定のULTRA G１です。
ちょっと前までULTARA Uと名前でしたが、現在は、G１になっています
鉱物油で名前が変わっただけです。
WEBマスターのカブは、オヤジ殿が主に乗っていますが、通勤に使って
いるので、2年で今回で１０，０００ｋｍ達成しました。
交換サイクルは、春と秋に１回づつです。
メーカー指定は、３０００ｋｍ毎又は半年に１回。
ですが、先に半年経つ方が早いので春、秋1回にしています。
作業開始！
センタースタンドをかけてまずはエンジンをかけます。
エンジンを暖めている間に、
お道具を用意して、廃油受けを下に置いてと準備をします。
しばし、暖気運転をしたら、１７ミリのメガネレンチで
写真の位置のドレンボルトを左に回してはずしていきます。
ドレンボルトは、オイルの雫を切るでっぱりがある方です！
はずすと、オイルがこってり排出されてきます。
真っ黒！
驚く事はありません。エンジンオイルなんて１００ｋｍも走れば黒くなってい
るもんです。
シリンダーとピストンの清掃と潤滑もしているので当然です。
ですから、オイルが劣化しているというのは色じゃまったくわからないし、
黒いから＝性能劣化じゃないです。
重要なのは、粘度。
油膜を切らさずに、高温時も潤滑出来るかどうかです。
ただし、汚れも蓄積してくるのは事実ですので定期的に交換が必要と言う
わけですね、車のエンジンでも同じ事です。
とりはずした、アルミのワッシャーとボルトそしてキャップ。
ウエスの上に置いておきます。
地面に置くと砂がついちゃいます（汗
きれいに拭き拭き。
ドレンボルトを締めて、新しいオイルを注入。
オイルゲージでチェック。
むむ、ちょっと多いかな、、まぁOK。
無事完了しました。
ついでに、チェーンの遊び量もチェックしておきました。
１万ｋｍなので、そろそろタイヤ交換とプラグ交換の
準備もしておこうかな。
修理完了！
HONDA ULTRA G１
