【機材の紹介、解説】地デジアンテナ設置工事

【機材の紹介、解説】地デジアンテナ設置工事【DIY,自分で設置】




UHFアンテナの紹介


MASPRO マスプロ




UHFテナーLS14TMH









特長




■大型スクリーンリフレクター(角形反射器)




大型スクリーンリフレクターによって、前後比が優れて




いますから、後方からの反射波による妨害を軽減します。




■ビームダイポール




フェイズシフター(位相器)を内蔵したマスプロ独自の




ビームダイポールは、広帯域にわたって利得、VSWRが




優れています。




■4段ディレクター(導波器)




ひとつのホルダーに4本のエレメントを配置した高性能




ディレクター(導波器)を内蔵していますから、高利得です。




■アルミ製二重ブーム




アルミ製のブームと支持ブームによる、二重ブーム構造




ですから軽量で丈夫です。






解説




マスプロの分類で超高性能型に分類されるUHFアンテナです。






悩んだらこれを使っておけって感じですね。




ch.13~28においては最高感度で地上デジタル放送を受信できます。




ch.13~28chで地上デジタル放送を放送する地域に最適です。




(ch.36までは受信できます。)




※自分の設置する地域での物理チャンネルを確認してください。




マスターがこのアンテナを立てた地域は、神奈川県の平塚放送局ですが、




LS14TMHの最高感度の範囲に全て収まっています。




なお、LS14TMの最高感度範囲は、同社他アンテナの30素子




アンテナにも匹敵する受信感度を得らます。



送料無料!マスプロ東名阪専用超高性能UHFアンテナLS14TMH

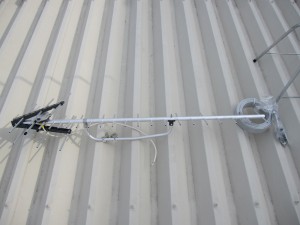

今回の現場では、



DXアンテナの

DXアンテナ UHFローチャンネル用アンテナ20素子【USL-25DA】



を使ってみました。




それほど、感度が悪い場所ではないので十分でした。

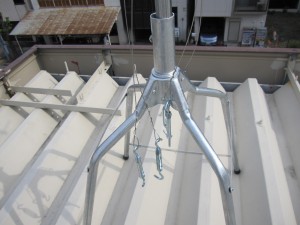

【屋根馬】




YANEUMA





屋根の上に支柱を立てる時に使います。




上部の穴に支柱を刺して垂直に立てます。




固定は、支柱から伸びるワイヤーで固定するので




屋根馬自体は、屋根にのせるだけです。




亜鉛のドブ漬けメッキで価格は安いです。




今回は、


DXアンテナ製 UHF/VHF対応亜鉛メッキ屋根馬MH-110Z



などがあります。



マスプロ製 UV用ルーフベース(屋根馬)溶融亜鉛メッキ RB35S




【アンテナ支柱】




25φなど太さにも種類があります。






今回は、屋根馬に取り付けてアンテナの支柱にしています。




長さは様々ありますが今回は、高さは3階の屋根ということで十分なので




固定用に短い1,2mを使用しています。




DXアンテナ アンテナマスト1.2m MZ-120


DXアンテナ アンテナマスト3.5m MZ-350















マスプロ製


耐食性アンテナマスト超防錆メッキ鋼25φ1.3m M130Z

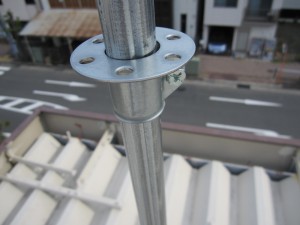

【ステー金具】






ステンレス支線とマストを固定します。


DXアンテナ/ステー金具GRK-25N















マスプロ製 25φマスト支線止め金具 RS25

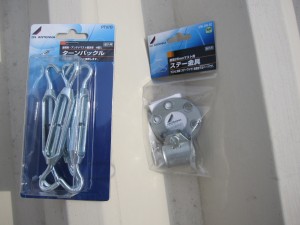

【ターンバックル】







写真の左のパーツです。



支線を締めてバランスを調整する際に必要になります。







DXアンテナ ターンバックル【PT07B】













マスプロ アンテナ支線
ターンバックル GT70-P

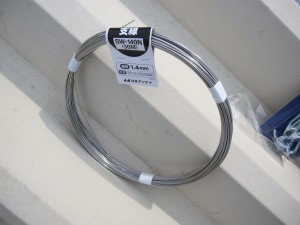

【支線ワイヤー】



マストを屋根に固定します。

錆びにくく強いステンレスワイヤーが使われます。


DXアンテナ製 ステンレス支線【SW302SB】

1.6mmステンレス支線30m



【ステーアンカー】

※今回は使ってません。



屋根の軒に、釘の部分を打ち込み固定する金具です。



DXアンテナ製 ステーアンカ(4本入)
【SH-650-B2】



【アンテナケーブル】



今回は、BS,CSを通すことはないので、


通線距離約15mということもあり、お安い4C-FVを使用。






DXアンテナ 同軸ケーブル 30m S4C-FV-30B







BS、CSも混合させてお家の幹線にするなら、




5C-FBをオススメします。






日本アンテナ TV接続ケーブル(30m) S5FB30(H)





4Cとか5Cというのは、ケーブルの太さです。


FVとかFBというのは、同軸ケーブルのシールドの違いです。


FBは、FVにさらにアルミの皮膜でもう1重されていますので電波が漏洩しにくくなっています。
