おー、うまいこん炊けた飯ジャー!

コンパクトなマイコン炊飯ジャーを修理する記事です。

【状況】

今回は、修理の依頼が舞い込んだのは、

IMG_1718

SHARP マイコン炊飯ジャー 3合炊き。

IMG_1838

ペコペコな押しボタンの炊飯器です。

故障がでたときの症状は、『炊いてもおかゆ状になって芯がある。』

ということは、保温にはなるけど、炊飯が出来てないってことだとWEBマスターは判断しました。

WEBマスターも学生の頃、間違えて保温にしてしまったことがあります。そのとき、『炊いてもおかゆ状になって芯がある。』ほぼこの状態だった記憶がかすかにありました。

故障症状から推測すると、操作はできるので、マイコンはセーフ。電源も入って保温もできることから、炊飯時のヒーターもしくはその制御系の故障のようですね。

分解修理開始!

IMG_1720

底から分解していきます。

コンセントのリールをはずしてそのネジと底蓋のネジ4本。

はい、開きました。

保温断熱用のグラスウールに包まれた釜の部分と制御基板と配線たちです。

IMG_1723

コネクタをはずして、

IMG_1725

スイッチ部をはがします。もうスイッチのカバーなんてシールですよ。

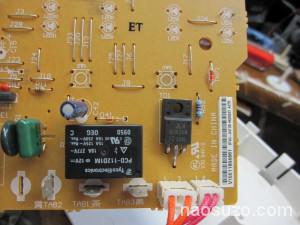

IMG_1830

今回の故障の原因は、おそらくこの基板に見えている黒い部品。すなわち、左の箱がリレー。右がトライアックでこのどちらかの不良が考えられました。

トライアックちゃんは、双方向サイリスタといってG(ゲートピン)に信号が入ると、双方向の電流すなわち、交流をONOFF制御を可能にする部品です。

このゲートピンに入る信号を制御することによって、ヒーターの暖まり具合をうまーく調整して火力を制御するわけですよ。

よって、これが故障すると、今回のような症状になりますね。

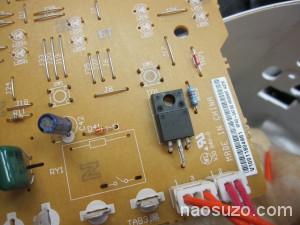

IMG_1727

しかーし、リレーもスイッチとして動作しますのでまずは切り分けが必要です。

トライアックは、テスターしかないWEBマスターだとちょっと故障判定を出すのはむずかしいので

まずは、ハッキリ不良判定ができるリレーを、

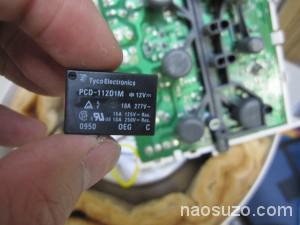

IMG_1724

基板上だと正しく判定できないのではずしました。

半田吸い取り線で半田を吸い取り、ソルダーアシストでこじればOKです。

コイル側の端子に12Vかけてみたところ、カチカチ言ってスイッチもOKでした。

リレーは正常。

やはり、トライアックか、、型式は、BCR3KMです。

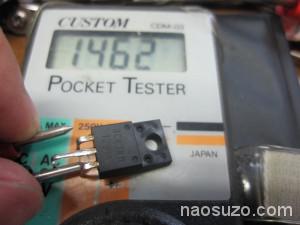

IMG_1728

導通だけ調べるも特に故障は見いだせず。

テスターじゃわからない故障モードもありそうです。

ヒーターも調べましたが、抵抗値も正常でした。

リレーも正常な今、トライアックを交換してみるしかなさそうです。

そこで、部品を手配しました。

トライアックを交換。

■トライアック
BCR3KM-12L ¥250 CDパーツマン

すぐに届いたので交換しました。

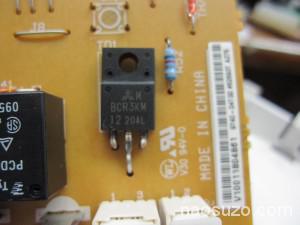

IMG_1831

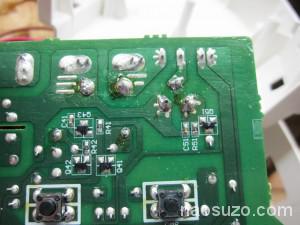

IMG_1829

裏側です。

これで、とりあえず、元のように組み立てていきます。

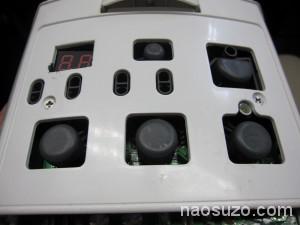

IMG_1834

ボタンを取り付けます。

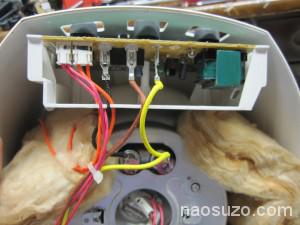

IMG_1835

この写真を見ながら、配線たちを同じ場所に接続します。

動作確認です。

とりあえず、炊飯器なので、お米を炊くしかありませんね。

IMG_1838

WEBマスター宅は無洗米です。

リレーがカチカチって、蒸気が出て来ましたよ。

良い感じです。

ピピッとお知らせ音がなると、どうでしょう!

IMG_1839

上手に炊けました。

IMG_1841

炊きあがったらちゃんと混ぜ込みます。

IMG_1842

動作確認だからって無駄にせず美味しくカレーになりました。

最近のレトルトカレーってレンジでそのまま暖められてすごいですよね。

混ぜて蒸らしてる間に、カレーをかけて完了です。

修理成功!

でも、なんで故障部品がすぐわかったの?

すぐには、わからないのでリレーもチェックしました。

でも、基板をよく見ると、

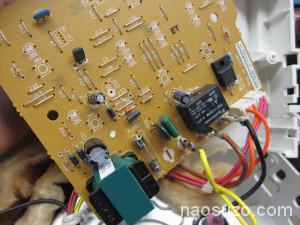

IMG_1833

他には、ヒューズも正常だし、マイコン部を除いて壊れそうなメンツがリレーとトライアックだったので消去方です。
